Intelligente elektrische Mehrfachumdrehungsantriebe

Modell

TCR/TCN-CMT TCR/TCN-TMT

Drehmoment

20 Nm/50 Nm/80 Nm/110 Nm/200 Nm/400 Nm/1000 Nm/2000 Nm

Nennspannung

AC/DC 24 V, AC/DC 95–265 V

Laufzeit

4s/20s/24s

Schutzklasse

IP67

Gehäusematerial

ABS/Druckguss-Aluminium

Umgebungstemperatur

-15℃-45℃ (ABS) -15℃-60℃ (Aluminium)

Manuelle Überschreibung

Kupplungs-/Sechskantschlüssel-/Knopf

Positionsanzeiger

Mechanische Anzeige oder OLED-Anzeige

Abtriebswelle

Weibliches Achteck oder männliches Quadrat

Ventiltyp

2-Wege-, 3-Wege-Kugelhahn und Absperrklappe

Produktfunktion

Intelligentes Ein/Aus (C) Intelligente Modulation (T)

Verfügbare Funktionen

Hochgeschwindigkeitsschalter, ausfallsichere Ausführung, Antikondensationsheizung, Fehleralarm
    Kontaktieren Sie uns Download-Anleitung

    Produkt Parameter

    CMT
    TMT

    Modell

    Stromspannung

    Drehmoment

    Leistung

    Zeit

    Maximale Umdrehungen

    Verdrahtung

    Rückmeldung

    Fehlersignal

    Physisches Foto

    TCR/TCN-02CMT

    AC/DC 24 V

    20 Nm

    85 W

    4s/360°

    5 Umdrehungen

    B3/BD3/B33/B44/B43

    J-Typ

    Ein Typ

    		 02 Flachlinsen

    AC/DC 24 V

    15 Nm

    25 W

    24s/360°

    AC/DC 95-265 V

    TCR/TCN-05CMT

    AC/DC 24 V

    50 Nm

    40 W

    20s/360°

    15 Umdrehungen

    		 50 Nm

    AC/DC 95-265 V

    TCR/TCN-08CMT

    AC/DC 24 V

    80 Nm

    60 W

    20s/360°

    20 Umdrehungen

    		 80 Nm 110 Nm

    AC/DC 95-265 V

    TCR/TCN-11CMT

    AC/DC 24 V

    110 Nm

    100 W

    20s/360°

    20 Umdrehungen

    		 80 Nm 110 Nm

    AC/DC 95-265 V

    TCR-20CMT

    AC/DC 24 V

    200 Nm

    100 W

    60s/360°

    15 Umdrehungen

    		 200 Nm 400 Nm

    AC/DC 95-265 V

    TCR-40CMT

    AC/DC 24 V

    400 Nm

    120 W

    60s/360°

    15 Umdrehungen

    		 200 Nm 400 Nm

    AC/DC 95-265 V

    Modell

    Stromspannung

    Drehmoment

    Leistung

    Zeit

    Maximale Umdrehungen

    Verdrahtung

    Rückmeldung

    Fehlersignal

    Physisches Foto

    TCR/TCN-02TMT

    AC/DC 24 V

    20 Nm

    85 W

    4s/360°

    5 Umdrehungen

    4-20 mA
    0-20 mA
    0-5V
    1-5V
    0-10 V
    2-10 V

    4-20 mA
    0-20 mA
    0-5V
    1-5V
    0-10 V
    2-11V

    Ein Typ

    		 02 Flachlinsen

    AC/DC 24 V

    15 Nm

    25 W

    24s/360°

    AC/DC 95-265 V

    TCR/TCN-05TMT

    AC/DC 24 V

    50 Nm

    100 W

    4s/360°

    15 Umdrehungen

    		 50 Nm

    AC/DC 24 V

    40 W

    20s/360°

    AC/DC 95-265 V

    TCR/TCN-08TMT

    AC/DC 24 V

    80 Nm

    60 W

    20s/360°

    20 Umdrehungen

    		 80 Nm 110 Nm

    AC/DC 95-265 V

    TCR/TCN-11TMT

    AC/DC 24 V

    110 Nm

    100 W

    20s/360°

    20 Umdrehungen

    		 80 Nm 110 Nm

    AC/DC 95-265 V

    TCR-20TMT

    AC/DC 24 V

    200 Nm

    100 W

    60s/360°

    15 Umdrehungen

    		 200 Nm 400 Nm

    AC/DC 95-265 V

    TCR-40TMT

    AC/DC 24 V

    400 Nm

    120 W

    60s/360°

    15 Umdrehungen

    		 200 Nm 400 Nm

    AC/DC 95-265 V

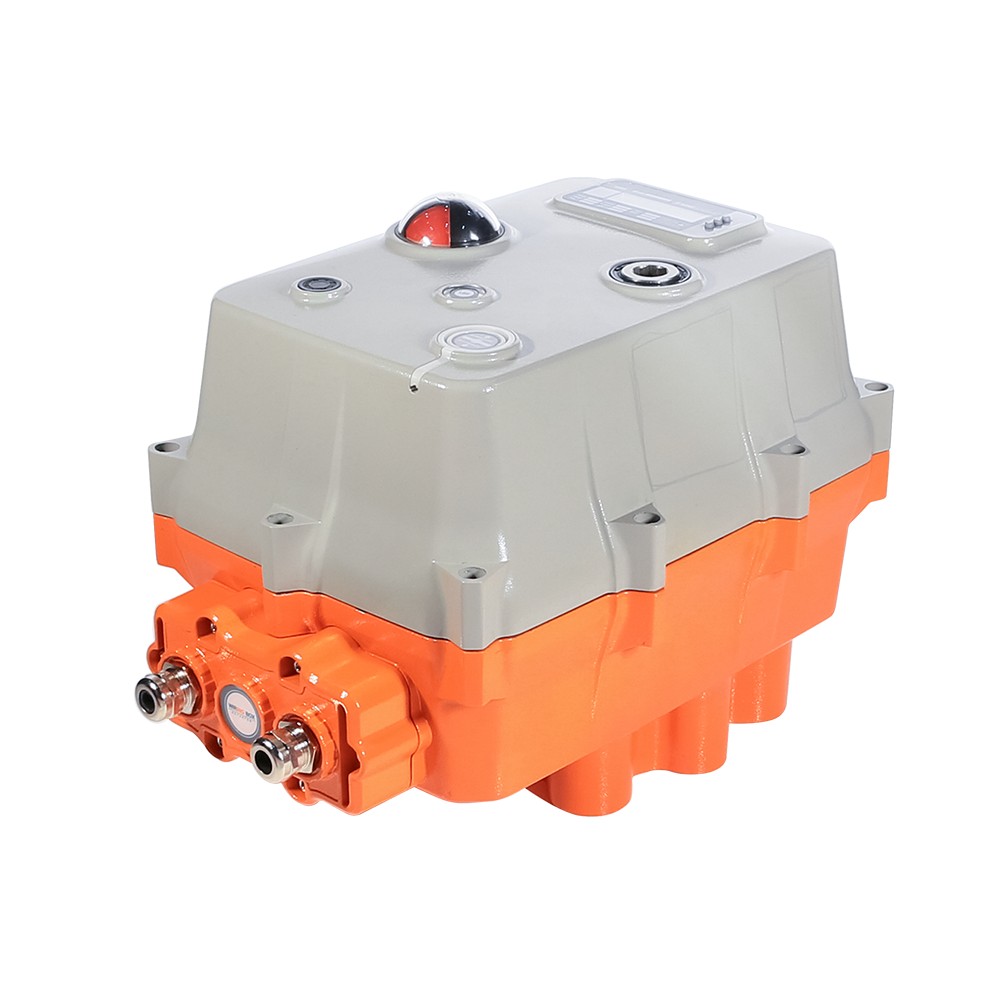

    TCN-100T

    AC/DC 24 V

    1000 Nm

    200 W

    180s/360°

    256 Umdrehungen

    		 1000 Nm 2000 Nm

    AC/DC 95-265 V

    TCN-200T

    AC/DC 24 V

    2000 Nm

    300 W

    180s/360°

    256 Umdrehungen

    		 1000 Nm 2000 Nm

    AC/DC 95-265 V

    Produkt Besonderheit

    01

    Der elektrische Mehrgangantrieb wurde für den Antrieb von Ventilen mit geradlinigem Hub und spiralförmiger Spindelbewegung entwickelt und eignet sich für Schieberventile, Kugelventile, Drosselventile und Membranventile.

    02

    Es bietet einen stabilen und kontinuierlichen Mehrgangausgang und ermöglicht so einen gleichmäßigen Ventilhub, eine präzise Positionierung und eine zuverlässige Endlagensteuerung.

    03

    Der Stellantrieb ist für den Betrieb von Ventilen mit langem Hub ausgelegt und gewährleistet eine gleichbleibende Leistung bei Anwendungen, die ein präzises Öffnen und Schließen über mehrere Umdrehungen erfordern.

    04

    Dank seiner robusten mechanischen Konstruktion, flexiblen manuellen Übersteuerungsmöglichkeiten und einer klaren Positionsanzeige erhöht es die Betriebssicherheit, die einfache Inbetriebnahme und die langfristige Zuverlässigkeit in industriellen Prozessleitsystemen.
