Intelligente elektrische Ein/Aus-Serienantriebe
| Modell | Stromspannung | Drehmoment | Leistung | Zeit | Verdrahtung | Rückmeldung | Fehlersignal | Physisches Foto |
| TCR-01C | AC/DC 24 V | 10 Nm | 12W | 5s | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR/TCN-02C | AC/DC 24 V | 20 Nm | 15 W | 10er | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR/TCN-05C | AC/DC 24 V | 50 Nm | 25 W | 12s | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR/TCN-08C | AC/DC 24 V | 80 Nm | 60 W | 10er | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR/TCN-11C | AC/DC 24 V | 110 Nm | 100 W | 10er | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR-20C | AC/DC 24 V | 200 Nm | 50 W | 25 Sekunden | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR-40C | AC/DC 24 V | 400 Nm | 80 W | 25 Sekunden | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V |
| Modell | Stromspannung | Drehmoment | Leistung | Zeit | Verdrahtung | Rückmeldung | Fehlersignal | Physisches Foto |
| TCR-01CH | AC/DC 24 V | 6 Nm | 24W | 2s | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| TCR/TCN-02CH | AC/DC 24 V | 20 Nm | 85 W | 1s | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 24 V | 15 Nm | 25 W | 6s | |||||
| AC/DC 95-265 V | ||||||||
| TCR/TCN-05CH | AC/DC 24 V | 50 Nm | 40 W | 5s | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR/TCN-08CH | AC/DC 24 V | 80 Nm | 60 W | 5s | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR/TCN-11CH | AC/DC 24 V | 110 Nm | 100 W | 5s | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR-20CH | AC/DC 24 V | 200 Nm | 100 W | 15 Sekunden | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V | ||||||||
| TCR-40CH | AC/DC 24 V | 400 Nm | 120 W | 15 Sekunden | B3/BD3/B43/B33/B44 | J-Typ | Typ A | ![]() |
| AC/DC 95-265 V |
Modell | Stromspannung | Drehmoment | Leistung | Zeit | Verdrahtung | Rückmeldung | Fehlersignal | Physisches Foto |
TCR-01C-KT | 12 V DC | 6 Nm | 18W | 5s | KT32 | J-Typ | Typ A | ![]() |
AC/DC 24 V | ||||||||
AC/DC 95-265 V | ||||||||
TCR/TCN-02C-KT | AC/DC 24 V | 20 Nm | 36W | 10er | KT32 | J-Typ | Typ A | ![]() |
AC/DC 95-265 V | ||||||||
TCR/TCN-05C-KT | AC/DC 24 V | 50 Nm | 40 W | 12s | KT32 | J-Typ | Typ A | ![]() |
AC/DC 95-265 V | ||||||||
TCR/TCN-08C-KT | AC/DC 24 V | 80 Nm | 60 W | 10er | KT32 | J-Typ | Typ A | ![]() |
AC/DC 95-265 V | ||||||||
TCR/TCN-11C-KT | AC/DC 24 V | 110 Nm | 100 W | 10er | KT32 | J-Typ | Typ A | ![]() |
AC/DC 95-265 V | ||||||||
TCR-20C-KT | AC/DC 24 V | 200 Nm | 50 W | 25 Sekunden | KT32 | J-Typ | Typ A | ![]() |
AC/DC 95-265 V | ||||||||
TCR-40C-KT | AC/DC 24 V | 400 Nm | 100 W | 25 Sekunden | KT32 | J-Typ | Typ A | ![]() |
AC/DC 95-265 V |
Steuerungshinweise: 【7-Kern】
SWist verbunden mitRDDer Aktor dreht sich im Uhrzeigersinn ↻. Wenn das Ventil geschlossen ist,WTwird sich verbinden mit BN, wodurch ein vollständig geschlossenes Signal gesendet wird.
SWist verbunden mit BKDer Aktor dreht sich gegen den Uhrzeigersinn ↺. Wenn das Ventil geöffnet ist,WTwird sich verbinden mit GY, wodurch ein vollständig geöffnetes Signal gesendet wird.
Anmerkung 1:Während des Aktuatorbetriebs WT ist nicht verbunden mit GY oder BNDie
Anmerkung 2: Nach dem Abschalten der Stromversorgung verschwinden die Rückkopplungs- und Fehlersignale. WTist nicht verbunden mit GYoder BNDie

Steuerungshinweise:【7-Kern】
Wenn SW Wenn die Verbindung unterbrochen ist, dreht der Stellantrieb das Ventil im Uhrzeigersinn, um es zu schließen. Wenn das Ventil vollständig geschlossen ist, WT wird sich verbinden mit BN, wodurch ein vollständig geschlossenes Signal gesendet wird.
Wenn SW Wenn der Aktor angeschlossen ist, dreht er das Ventil gegen den Uhrzeigersinn, um es zu öffnen. Wenn das Ventil vollständig geöffnet ist, WTwird sich verbinden mit GY, wodurch ein vollständig geöffnetes Signal gesendet wird.
※ Anmerkung 1:Während des Aktuatorbetriebs WT ist nicht verbunden mitGY oderBNDie
※ Anmerkung 2:Nach dem Abschalten der Stromversorgung verschwinden die Rückkopplungs- und Fehlersignale.WTist nicht verbunden mit GY oderBN

Steuerungshinweise:【7-Kern】
SW1 | SW2 | Strömungsrichtung | Rückkopplungssignal |
verbinden↺ | Verbindung trennen ↻ | 0° | WT verbinden mit BN |
Verbindung trennen ↻ | verbinden↺ | 90° | WT verbinden mit GY |
verbinden↺ | verbinden↺ | Benutzerdefiniert | WT verbinden mit GY BN |
※ Anmerkung 1: WT steht in keinem Zusammenhang mit GY Und BN, wenn der Aktor in Betrieb ist.
※ Anmerkung 2: Nach einem Stromausfall verschwinden das Rückkopplungs- und das Fehlersignal. WT steht in keinem Zusammenhang mit GY Und BNDie

Steuerungshinweise:【9-Kern】
Wenn SW Wenn die Verbindung unterbrochen ist, dreht der Stellantrieb das Ventil im Uhrzeigersinn, um es zu schließen. Wenn das Ventil vollständig geschlossen ist, WTwird sich verbinden mit BN, sendet ein vollständig geschlossenes Signal.
Wenn SWWenn der Aktor angeschlossen ist, dreht er das Ventil gegen den Uhrzeigersinn, um es zu öffnen. Wenn das Ventil vollständig geöffnet ist, WTwird sich verbinden mit GY, sendet ein vollständig geöffnetes Signal.
※ Anmerkung 1: WTist nicht verbunden mit GY UndBN, wenn der Aktor in Betrieb ist.
※ Anmerkung 2:Wenn der Aktor klemmt oder der Schalter aufgrund anderer Fehler die Position nicht erreicht,WTwird sich verbinden mit PL, Senden eines Alarmsignals
※ Anmerkung 3:Nach dem Abschalten der Stromversorgung verschwinden die Rückkopplungs- und Fehlersignale.WTist nicht verbunden mit GY BN PL

Steuerungshinweise:【9-Kern】
Wenn SWWenn die Verbindung unterbrochen ist, dreht der Stellantrieb das Ventil im Uhrzeigersinn ↻, um es zu schließen. Wenn das Ventil vollständig geschlossen ist,WTwird sich verbinden mitBN, sendet ein vollständig geschlossenes Signal.
Wenn SWWenn der Aktor angeschlossen ist, dreht er das Ventil gegen den Uhrzeigersinn ↺, um es zu öffnen. Wenn das Ventil vollständig geöffnet ist,WTwird sich verbinden mitGY, sendet ein vollständig geöffnetes Signal.
※ Anmerkung 1: BNist nicht verbunden mit WToder GY, wenn der Aktor in Betrieb ist.
※ Anmerkung 2: Wenn der Aktor klemmt oder der Schalter aufgrund anderer Fehler die Position nicht erreicht,WTwird sich verbinden mitPL, sendet ein Alarmsignal.
※ Anmerkung 3: Nach dem Abschalten der Stromversorgung verschwinden die Rückkopplungs- und Fehlersignale.WTist nicht verbunden mitGY BN PLDie

Steuerungshinweise:【9-Kern】
※ Anmerkung 1: WT ist nicht verbunden mitGY BN PL, wenn der Aktor in Betrieb ist.
※ Anmerkung 2:Wenn der Stellantrieb klemmt oder andere Fehler vorliegen, die dazu führen, dass das Ventil nicht vollständig geöffnet oder geschlossen werden kann,WT verbindet sich mitPL, sendet ein Alarmsignal.
※ Anmerkung 3:Nach dem Abschalten der Stromversorgung verschwinden die Rückkopplungs- und Fehlersignale.WTist nicht verbunden mitGY BN PLDie
※ Anmerkung 4: Über das Menü können benutzerdefinierte Positionen eingestellt werden.

SW1 | SW2 | Strömungsrichtung |
verbinden↺ | Verbindung trennen ↻ | 0° |
Verbindung trennen ↻ | verbinden↺ | 90° |
verbinden↺ | verbinden↺ | Benutzerdefiniert |
Verbindung trennen ↻ | Verbindung trennen ↻ | Benutzerdefiniert |
Steuerungshinweise:【9-Kern】
SW1 | SW2 | Strömungsrichtung | Rückkopplungssignal |
verbinden↺ | Verbindung trennen ↻ | 0° | WT verbinden mit BN |
Verbindung trennen ↻ | verbinden↺ | 90° | WT verbinden mit GY |
verbinden↺ | verbinden↺ | Benutzerdefiniert | WT verbinden mit GY BN |

Steuerungshinweise: 【7-Kern】
Wenn SW Wenn die Verbindung unterbrochen ist, drückt der Stellantrieb das Ventil im Uhrzeigersinn zu ↻. Wenn das Ventil vollständig geschlossen ist, WT wird sich verbinden mit BN, wodurch ein vollständig geschlossenes Signal gesendet wird.
Wenn SW Wenn der Aktor angeschlossen ist, öffnet er das Ventil im Uhrzeigersinn ↺. Wenn das Ventil vollständig geöffnet ist, WTwird sich verbinden mit GY, wodurch ein vollständig geöffnetes Signal gesendet wird.
※ Anmerkung 1:Während des Aktuatorbetriebs WT ist nicht verbunden mitGY oderBNDie
※ Anmerkung 2:Nach dem Abschalten der Stromversorgung verschwinden die Rückkopplungs- und Fehlersignale.WTist nicht verbunden mit GY oderBN
※ Anmerkung 3:Im ausgeschalteten Zustand führt der Aktor die Ausschaltbefehlsaktion im KT32J-Modus aus.

Prüfanschluss für die Kabelendverdrahtungsanleitung
1. Sicherung: Weitere Parameter entnehmen Sie bitte dem Handbuch.
2. SW-Schaltfähigkeit: Weitere Parameter entnehmen Sie bitte dem Handbuch.
3. Belastbarkeit des Rückmeldesignalkontakts: 0,1 A/250 VAC 0,5 A/30 VDC.
4. Bitte stellen Sie sicher, dass der Aktor zuverlässig geerdet ist.
5. Einige Produkte sind mit einer Anschlussdose ausgestattet, der Benutzer kann die Verdrahtung entsprechend der Nummerierungsreihenfolge vornehmen.

(Der Benutzer kann den Kabelanschluss abschneiden, da er nur für Werkstests verwendet wird.)
Kabelanschluss für Testzwecke
(Allgemeine Spezifikation)

(Der Benutzer kann den Kabelanschluss abschneiden, da er nur für Werkstests verwendet wird.)
Kabelanschluss für Testzwecke
(Mit Alarmfunktion)
Steuerungshinweise:
Wann SW ist verbunden mit SCHLIESSENDer Aktor dreht sich im Uhrzeigersinn ↻. Wenn das Ventil die geschlossene Position erreicht, 10 wird sich verbinden mit 9 und ein Schließungssignal geben.
Wann SW ist verbunden mit OFFENDer Aktor dreht sich gegen den Uhrzeigersinn ↺. Wenn das Ventil die geöffnete Position erreicht, 10 wird sich verbinden mit 8 und ein Öffnungssignal geben.
Anmerkung 1: 10 ist nicht verbunden mit 8 oder 9 , wenn sich der Aktor dreht.
Anmerkung 2: Nach dem Abschalten der Stromzufuhr verschwinden das Rückkopplungs- und das Fehlersignal; 10 ist nicht verbunden mit 8 oder 9Die

Steuerungshinweise:
SWist verbunden mitSCHLIESSENDer Aktor dreht sich im Uhrzeigersinn ↻. Wenn das Ventil geschlossen ist,10 ist verbunden mit 9, was ein Signal für die Schließung darstellt.
SWist verbunden mit OFFENDer Aktor dreht sich gegen den Uhrzeigersinn ↺. Wenn das Ventil geöffnet ist,10 ist verbunden mit 8, was ein Signal zur Öffnung gibt.
Anmerkung 1: 10ist nicht verbunden mit 8 oder 9, wenn sich der Aktor dreht.
Anmerkung 2: Nach dem Abschalten der Stromversorgung verschwinden die Rückkopplungs- und Fehlersignale, 10 ist nicht mit 8 oder 9 verbunden.

Steuerungshinweise:
WannSWist verbunden mitSCHLIESSENDer Aktor dreht sich im Uhrzeigersinn ↻. Wenn das Ventil die geschlossene Position erreicht,10 wird sich verbinden mit 9und ein Schließungssignal geben.
Wann SWist verbunden mit OFFENDer Aktor dreht sich gegen den Uhrzeigersinn ↺. Wenn das Ventil die geöffnete Position erreicht,10 wird sich verbinden mit 8 und ein Öffnungssignal geben.
Anmerkung 1: 10ist nicht verbunden mit 8 oder9, wenn sich der Aktor dreht.
Anmerkung 2: Nach dem Abschalten der Stromzufuhr verschwinden das Rückkopplungs- und das Fehlersignal. 10ist nicht verbunden mit 8oder 9Die

Steuerungshinweise:
SWist verbunden mitSCHLIESSENDer Aktor dreht sich im Uhrzeigersinn ↻. Wenn das Ventil geschlossen ist,10 ist verbunden mit 9, was ein Signal für die Schließung darstellt.
SWist verbunden mit OFFENDer Aktor dreht sich gegen den Uhrzeigersinn ↺. Wenn das Ventil geöffnet ist,10 ist verbunden mit 8, was ein Signal zur Öffnung gibt.
Anmerkung 1: 10ist nicht verbunden mit 8 oder9, wenn sich der Aktor dreht.
Anmerkung 2: Nach dem Abschalten der Stromversorgung verschwinden die Rückkopplungs- und Fehlersignale, 10 ist nicht verbunden mit 8oder 9Die
Anmerkung 3: Bei dem Aktor mit Ausfallsicherungsfunktion dreht sich der Aktor nach einem Stromausfall in die voreingestellte Richtung und stoppt automatisch, sobald er die voreingestellte Position erreicht hat.

Steuerungshinweise:
Anmerkung 1: 10ist nicht verbunden mit 8 oder9, wenn der Aktor läuft.
Anmerkung 2: Nach dem Abschalten der Stromzufuhr verschwinden das Rückkopplungs- und das Fehlersignal. 10ist nicht verbunden mit 8oder 9Die
Anmerkung 3:Die benutzerdefinierte Position kann über das Menü eingestellt werden.
SW1 | SW2 | Strömungsrichtung |
verbinden↺ | Verbindung trennen↻ | 0° |
Verbindung trennen ↻ | verbinden↺ | 90° |
verbinden↺ | verbinden ↺ | Benutzerdefiniert |
Verbindung trennen ↻ | Verbindung trennen ↻ | Benutzerdefiniert |

Steuerungshinweise:
Anmerkung 1: 10steht in keinem Zusammenhang mit7, 8 Und 9, wenn der Aktor läuft.
Anmerkung 2: Wenn der Stellantrieb klemmt oder andere Fehler vorliegen, die dazu führen, dass das Ventil nicht vollständig geöffnet oder geschlossen werden kann, 10wird sich verbinden mit 7, wodurch ein Alarmsignal ausgegeben wird.
Anmerkung 3: Nach dem Abschalten der Stromzufuhr verschwinden das Rückkopplungs- und das Fehlersignal. 10steht in keinem Zusammenhang mit 7, 8 Und 9Die
Anmerkung 4:Die benutzerdefinierte Position kann über das Menü eingestellt werden.
SW1 | SW2 | Strömungsrichtung |
verbinden↺ | Verbindung trennen↻ | 0° |
Verbindung trennen ↻ | verbinden↺ | 90° |
verbinden↺ | verbinden ↺ | Benutzerdefiniert |
Verbindung trennen ↻ | Verbindung trennen ↻ | Benutzerdefiniert |

Steuerungshinweise:
SW1 | SW2 | Strömungsrichtung | Rückkopplungssignal |
verbinden↺ | Verbindung trennen ↻ | 0° | 10 verbindet sich mit 9 |
Verbindung trennen ↻ | verbinden↺ | 90° | 10 verbindet sich mit 8 |
verbinden↺ | verbinden↺ | Benutzerdefiniert | 10verbindet sich mit 8 9 |

Steuerungshinweise:
SW1 | SW2 | Strömungsrichtung | Rückkopplungssignal |
verbinden↺ | Verbindung trennen ↻ | 0° | 10 verbindet sich mit 9 |
Verbindung trennen ↻ | verbinden↺ | 90° | 10 verbindet sich mit 8 |
verbinden↺ | verbinden↺ | Benutzerdefiniert | 10verbindet sich mit 8 9 |

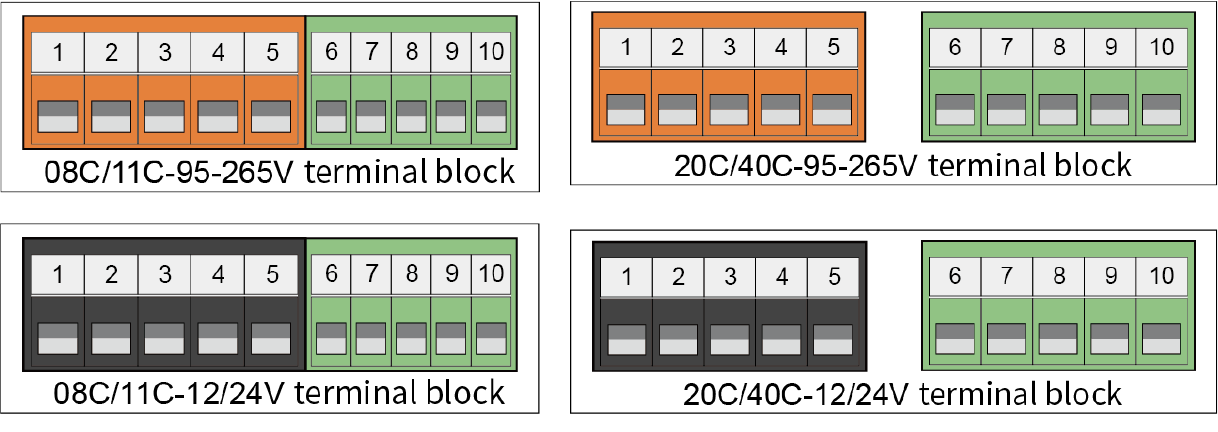

Prüfklemmenblock für Produkt ohne Kabelverdrahtungsanleitung
1. Sicherung: Weitere Parameter entnehmen Sie bitte dem Handbuch.
2. SW-Schaltfähigkeit: Weitere Parameter entnehmen Sie bitte dem Handbuch.
3. Belastbarkeit des Rückmeldesignalkontakts: 0,1 A/250 VAC 0,5 A/30 VDC.
4. Bitte stellen Sie sicher, dass der Aktor zuverlässig geerdet ist.
5. Der orangefarbene Anschluss ist für das Produkt 95-265V (einschließlich 220V) vorgesehen. Der schwarze Anschluss ist für das Produkt DC12V/DC24V vorgesehen.
6. Einige Produkte sind mit einer Anschlussdose ausgestattet, der Benutzer kann die Verdrahtung entsprechend der Nummerierungsreihenfolge vornehmen.
Prüfanschluss für die Kabelendverdrahtungsanleitung
1. Sicherung: Weitere Parameter entnehmen Sie bitte dem Handbuch.
2. SW-Schaltfähigkeit: Weitere Parameter entnehmen Sie bitte dem Handbuch.
3. Belastbarkeit des Rückmeldesignalkontakts: 0,1 A/250 VAC 0,5 A/30 VDC.
4. Bitte stellen Sie sicher, dass der Aktor zuverlässig geerdet ist.
5. Einige Produkte sind mit einer Anschlussdose ausgestattet, der Benutzer kann die Verdrahtung entsprechend der Nummerierungsreihenfolge vornehmen.

(Der Benutzer kann den Kabelanschluss abschneiden, da er nur für Werkstests verwendet wird.)
Kabelanschluss für Testzwecke
(Allgemeine Spezifikation)

(Der Benutzer kann den Kabelanschluss abschneiden, da er nur für Werkstests verwendet wird.)
Kabelanschluss für Testzwecke
(Mit Alarmfunktion)
