Intelligente elektrische PID-Stellantriebe

Modell

TCR-P/TCN-P

Drehmoment

20 Nm/50 Nm/80 Nm/110 Nm/200 Nm/400 Nm

Nennspannung

AC/DC 24 V, AC/DC 95–265 V

Drehwinkel

90°/180°/270°

Laufzeit

1s-25s

Schutzklasse

IP67 oder F-Typ

Gehäusematerial

PC-Legierung/ABS/Druckguss-Aluminium

Umgebungstemperatur

-15℃-45℃ (Kunststoff) -15℃-60℃ (Metall)

Manuelle Überschreibung

Kupplungs-/Sechskantschlüssel-/Knopf

Positionsanzeiger

Mechanische Anzeige oder OLED-Anzeige

Abtriebswelle

Weibliches Achteck oder männliches Quadrat

Ventiltyp

2-Wege-, 3-Wege-Kugelhahn und Absperrklappe

Kommunikation

NBIOT, 4G, WLAN, RS485Modbus, LoRa

Steuersignal

4–20 mA, 0–20 mA, 2–10 V, 0–10 V (Standard) und 0–135 Ω.

Verfügbare Funktionen

Hochgeschwindigkeitsschalter, ausfallsichere Ausführung, Antikondensationsheizung, Fehleralarm, Bluetooth
    Kontaktieren Sie uns Download-Anleitung

    Produkt Parameter

    P-Serie
    PH-Serie
    P-KT-Serie

    Modell

    Stromspannung

    Drehmoment

    Leistung

    Zeit

    Physisches Foto

    TCR/TCN-02P

    AC/DC 24 V

    20 Nm

    15 W

    10er

    		 01R

    AC/DC 95-265 V

    TCR/TCN-05P

    AC/DC 24 V

    50 Nm

    25 W

    12s

    		 02R

    AC/DC 95-265 V

    TCR/TCN-08P

    AC/DC 24 V

    80 Nm

    60 W

    10er

    		 08R

    AC/DC 95-265 V

    TCR/TCN-11P

    AC/DC 24 V

    110 Nm

    100 W

    10er

    		 08R

    AC/DC 95-265 V

    TCR-20P

    AC/DC 24 V

    200 Nm

    50 W

    25 Sekunden

    		 20R

    AC/DC 95-265 V

    TCR-40P

    AC/DC 24 V

    400 Nm

    80 W

    25 Sekunden

    		 20R

    AC/DC 95-265 V

    Modell

    Stromspannung

    Drehmoment

    Leistung

    Zeit

    Physisches Foto

    TCR/TCN-02PH

    AC/DC 24 V

    20 Nm

    85 W

    1s

    		 01R

    AC/DC 24 V

    15 Nm

    25 W

    6s

    AC/DC 95-265 V

    TCR/TCN-05PH

    AC/DC 24 V

    50 Nm

    40 W

    5s

    		 02R

    AC/DC 95-265 V

    TCR/TCN-08PH

    AC/DC 24 V

    80 Nm

    60 W

    5s

    		 08R

    AC/DC 95-265 V

    TCR/TCN-11PH

    AC/DC 24 V

    110 Nm

    100 W

    5s

    		 08R

    AC/DC 95-265 V

    TCR-20PH

    AC/DC 24 V

    200 Nm

    100 W

    15 Sekunden

    		 20R

    AC/DC 95-265 V

    TCR-40PH

    AC/DC 24 V

    400 Nm

    100 W

    15 Sekunden

    		 20R

    AC/DC 95-265 V

    Modell

    Stromspannung

    Drehmoment

    Leistung

    Zeit

    Physisches Foto

    TCR/TCN-02P-KT

    AC/DC 24 V

    20 Nm

    36W

    10er

    		 01R

    AC/DC 95-265 V

    TCR/TCN-05P-KT

    AC/DC 24 V

    50 Nm

    40 W

    5s

    		 02R

    AC/DC 95-265 V

    TCR/TCN-08P-KT

    AC/DC 24 V

    80 Nm

    60 W

    10er

    		 08R

    AC/DC 95-265 V

    TCR/TCN-11P-KT

    AC/DC 24 V

    110 Nm

    100 W

    10er

    		 08R

    AC/DC 95-265 V

    TCR-20P-KT

    AC/DC 24 V

    200 Nm

    50 W

    25 Sekunden

    		 20R

    AC/DC 95-265 V

    TCR-40P-KT

    AC/DC 24 V

    400 Nm

    80 W

    25 Sekunden

    		 20R

    AC/DC 95-265 V

    Produkt Besonderheit

    ● Integrierte intelligente PID-Regeleinheit für präzise und stabile Regelung

    ● Unterstützt 12 wählbare Steuermodi

    ● Unterstützung mehrerer Sensoren: II Temperatursensoren, II Drucksensoren und I Durchflusssensor

    ● Unterstützung zweier Signalarten: analoge Signale und RS485-Kommunikation

    ● Unterstützt Modbus RTU- und Modbus TCP-Kommunikation

    ● Integriertes Bluetooth für Fernsteuerung und Konfiguration über die TC-Mobil-App

    Kontrolle Modi

    PID_TempOut: PID-Rücklauftemperaturregelungsmodus

    PID_TempIN: PID-Regelmodus für die Vorlaufwassertemperatur

    PID_TempDiff: PID-Temperaturdifferenzregelungsmodus

    PID_FlowMode: PID-Durchflussregelungsmodus

    PID_PRESSIN: PID-Regelmodus für den Wasserversorgungsdruck

    PID_PRESSOut: PID-Rücklaufwasserdruckregelungsmodus

    PID_PRESSDiff: PID-Druckdifferenzregelungsmodus

    POSIT und Temperaturausgang: DDC-Position + Rücklaufwassertemperatur Dual-PID-Modus

    POSIAndTempDiff: DDC-Position + Temperaturdifferenz Dual-PID-Modus

    FlowAndTempOut: DDC-Durchfluss + Rücklaufwassertemperatur Dual-PID-Modus

    FlowAndTempDiff: DDC-Durchfluss + Temperaturdifferenz Dual-PID-Modus

    Energiemodus

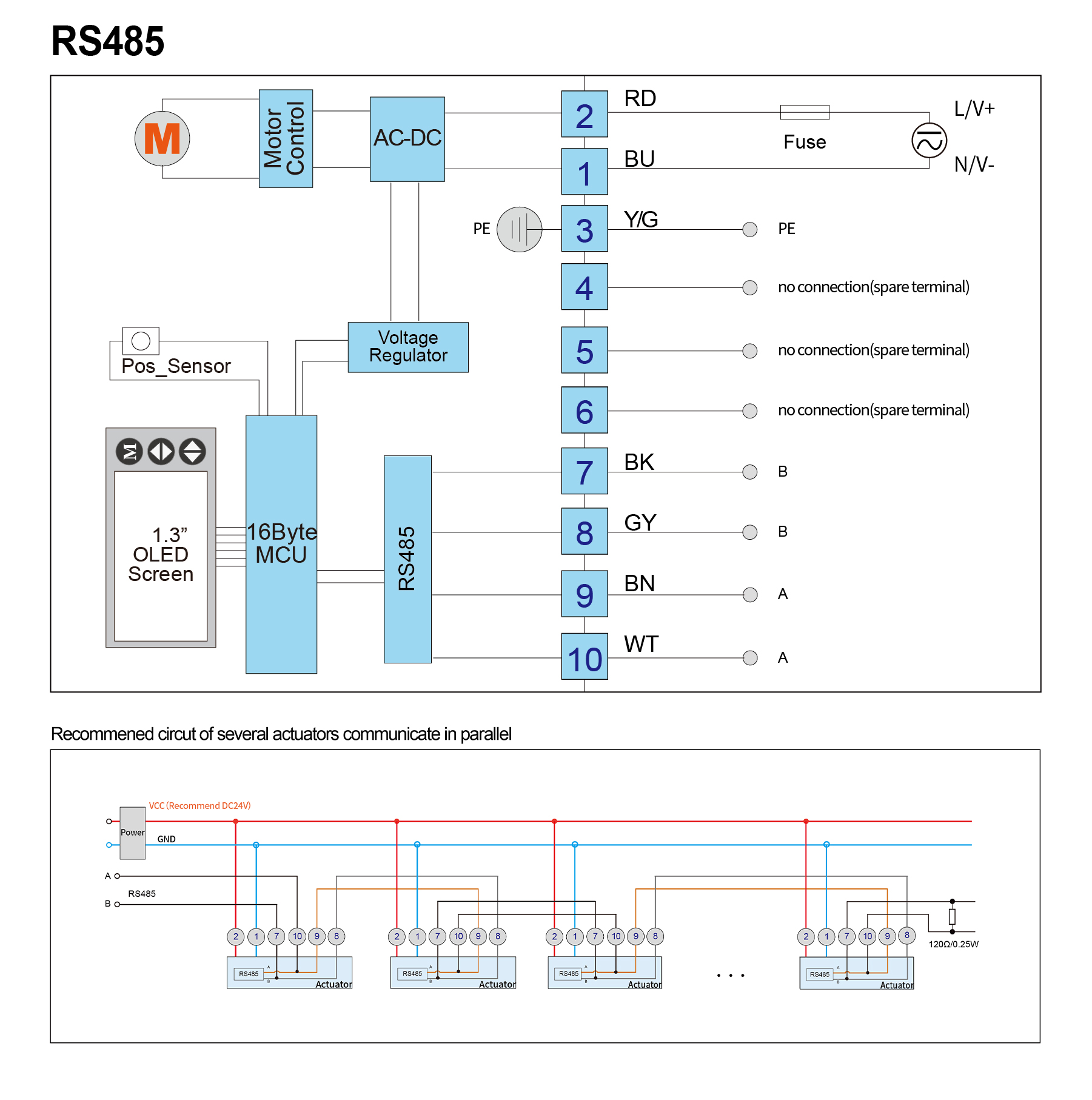

    Verdrahtungsanleitung

    RS485
    Testterminal
    Verdrahtungsanleitung

    Prüfanschluss für die Kabelendverdrahtungsanleitung

    1. Sicherung: Weitere Parameter entnehmen Sie bitte dem Handbuch.

    2. Bitte stellen Sie sicher, dass der Aktor zuverlässig geerdet ist.

    3. Einige Produkte sind mit einem fliegenden Kabel ausgestattet; der Benutzer kann die Verkabelung entsprechend der Kabelfarbe vornehmen.

    (Der Benutzer kann den Kabelanschluss abschneiden, da er nur für Werkstests verwendet wird.)
    Kabelanschluss für Testzwecke (7-polig)

    Klemmenblöcke (2)
